CNG (Compresed Natural Gaz), czyli sprężony gaz ziemny jest jednym z najtańszych i najbardziej ekologicznych paliw.
Pojazdy zasilane CNG wydzielają:

• o 80% mniej węglowodorów, które decydują o powstaniu smogu,
• o 70% mniej tlenków węgla i azotu
• oraz praktycznie 0% siarki i sadzy.

Gaz ziemny (metan) zawiera na jednostkę energetyczną mniej związków węgla niż jakiekolwiek paliwa kopalne, stąd emisja zarówno CO, jak i CO2 jest mniejsza dla tej technologii niż np. dla benzyny czy ON. Potwierdzają to wyniki badań emisji składników spalin prezentowane na europejskich i światowych kongresach ENGVA i INGVA, dla różnych typów eksploatowanych pojazdów na CNG.

MNIEJSZA EMISJA ZANIECZYSZCZEŃ

Emisja składników spalin pojazdów na CNG w porównaniu z pojazdami benzynowymi, oraz w porównaniu z silnikami dieslowskimi jest zdecydowanie niższa, a mianowicie:

Składnik spalin	Benzyna	Olej napędowy
CO	Obniżenie o 60-80%	Obniżenie o 70-90%
NMHC	Obniżenie o ok. 85%	Obniżenie o 40-60%
NOx	Obniżenie o 50-80%	Obniżenie o 80-90%
CO2	Obniżenie o ok. 20%	-
PM	-	Obniżenie o 99%

BRAK OPARÓW PODCZAS TANKOWANIA

W pełni hermetyczny system napełniania zbiorników CNG (sprężonym gazem ziemnym) powoduje praktycznie eliminację oparów przedostających się do atmosfery podczas tankowania.

NA CNG CISZEJ

Silniki zasilane CNG pracują znacznie ciszej niż silniki dieslowskie. Prowadzone badania potwierdzają zmniejszenie poziomu hałasu dla pojazdów NGV (Natural Gas Vehicles) w granicach 1-3 dB.
W praktyce oznacz to, że z odległości 7 m od przejeżdżającego pojazdu hałas jest mniejszy o ok. 40% dla pojazdów NGV w porównaniu z pojazdami posiadającymi silnik wysokoprężny. Trzeba jednak pamiętać, że różnica ta jest jeszcze większa podczas przyspieszania.

CNG - PALIWO EKONOMICZNE

Różnica pomiędzy ceną sprężonego gazu ziemnego (CNG) a ceną ropy i benzyny jest kluczowym czynnikiem, który zdecyduje w przyszłości o rozwoju tego paliwa w Europie. Zdecyduje o tym także inny aspekt, jakim jest ilość spalanego paliwa przez pojazdy przerobione na gaz. Należy wziąć pod uwagę fakt, że sprężony gaz ziemny jest tańszy niż benzyna czy olej napędowy - i to nie tylko warunkach polskich. Zatem im większe jest jednostkowe spalanie oraz im większe są roczne przebiegi samochodu, tym bardziej opłacalne jest stosowanie sprężonego gazu ziemnego jako paliwa. W rzeczywistości o okresie zwrotu nakładów i wielkości uzyskiwanych oszczędności decyduje przede wszystkim różnica cen pomiędzy CNG a benzyną wyrażona w zł - a nie tylko stosunek cen wyrażony w %. Trzeba jednak pamiętać o dodatkowym początkowym koszcie poniesionym na instalacje CNG na początku oszczędzania.

Ceny nowych pojazdów na CNG są wyższe od cen podobnych pojazdów benzynowych o ok. 10-15% (dla samochodów benzynowych), a dla autobusów o 15-20%.
Koszt adaptacji samochodów użytkowych na zasilanie CNG w porównaniu do adaptacji samochodów na zasilanie LPG jest wyższy. Różnica wynika z materiałów użytych do wykonania zbiorników, jak i samej instalacji. I tak jeśli za adaptację samochodu na sekwencyjny wtrysk gazu LPG zapłacimy około 5 tysięcy złotych to za instalację CNG zapłacimy około 2-3 tys. więcej. Przy tak korzystnej cenie CNG w stosunku do benzyny zwrot inwestycji zwróci się bardzo szybko.

Przykład samochodu MULTIPLA dla różnych paliw (CNG, benzyna, ON)

PARAMETRY	Multipla benzyna	Multipla CNG	Multipla ON
dodatkowe koszty zakupu (brutto)		8400 zł	8400 zł
cena paliwa (brutto)	3,90 zł/l	1,18 zł/m3*	3,40 zł./l
zużycie paliwa	8,61 l/100 km	11,2 Nm3/100 km	7,91/100 km
koszt paliwa	33,57 zł/100 km	13,36 zł/100 km	26,89 zł/100 km
inne koszty (różnica)
oszczędność kosztów - w odniesienu do benzyny - w odniesieniu do ON		- 20,21 zł/100 km - 6,68 zł/100 km
Okres zwrotu nakładów - w odniesieniu do benzyny - w odniesieniu do ON		- 59 743 km - 0,0km
Korzyści finansowe po 100 tys. km - w odniesieniu do benzyny - w odniesieniu do ON		- 5660 zł - 6680 zł





Instalacja gazowa na CNG do samochodu różni się od tej na LPG.
Zasadnicza różnica instalacji CNG (sprężony gaz ziemny) polega na tym, że wszystkie elementy przez które przepływa gaz przewidziane są na wysokie ciśnienie (250 bar) - przewody muszą być polimerowe albo stalowe. Ilość gazu określa się na podstawie ciśnienia na manometrze. Wtryskiwacze gazu pracują na wyższym ciśnieniu a użyte reduktory (w systemach wtrysku gazu) są w większości dwustopniowe. No i oczywiście inny jest zbiornik...

ZBIORNIK NA GAZ SPRĘŻONY

Na rynku dostępne są różne rodzaje zbiorników na CNG (sprężony gaz ziemny).
Różnią się one materiałem, z którego są wykonane oraz kształtem.

Typ konstrukcji	Masa 1l objętości zbiornika (kg)	Wymagane min. Ciśn. niszczące (bar)
Zbiornik wykonany ze stali	0,9÷1,1	450
Zbiornik stalowy wzmocniony obwodowo włóknem polimerowym, zbrojonym	0,77÷0,9	470÷500
Wewnętrzna powłoka zbiornika metalowa (tzw. Liner), a cała powierzchnia owinięta powłoką nośną z kompozytu długowłóknistego*	0,34÷0,52	470÷700
Zbiornik wykonany całkowicie z kompozytów *	0,3÷0,4	470÷730

Dostępne zbiorniki

ZMM 273-50	Butla na METAN D273/50l/1080mm/30MPa - MILMET POLSKA
ZMM 316-60	Butla na METAN D316/60l/980mm/30MPa - MILMET POLSKA
ZMM 316-48	Butla na METAN D316/48l/800mm/30MPa - MILMET POLSKA
ZMM 229-50	Butla na METAN D229/50l/1480mm/30MPa - MILMET POLSKA
ZMF 316-55	Butla na METAN D316/55l (R110) - FABER ITALIA

GDZIE UMIEśCIĆ ZBIORNIK CNG?

W obecnie produkowanych samochodach osobowych i dostawczych, zbiorniki CNG są fabrycznie umieszczone pod podłogą lub na dachach pojazdów. Umieszczenie pod podłogą zbiorników nie zmniejsza przestrzeni bagażowej. Wybór podłogi jako miejsce montażu zbiornika zwiększa również bezpieczeństwo pasażerów przy ewentualnym rozszczelnieniu zbiornika gazu umieszczonego w bagażniku i jego migracji do przedziału pasażerskiego. Umieszczenie butli pod podłogą wykonaną z jednego arkusza blachy prawie całkowicie uniemożliwia takie przeniknięcie gazu. Ułatwia ich demontaż w celu przeprowadzenia okresowej rewizji zbiornika, gdyż demontaż butli umocowanej pod podłogą możliwy jest tylko od dołu pojazdu dzięki użyciu podnośnika, bądź najazdu i może być dokonany mimo umieszczonego w samochodzie ładunku, bez konieczności demontażu specjalistycznej zabudowy.

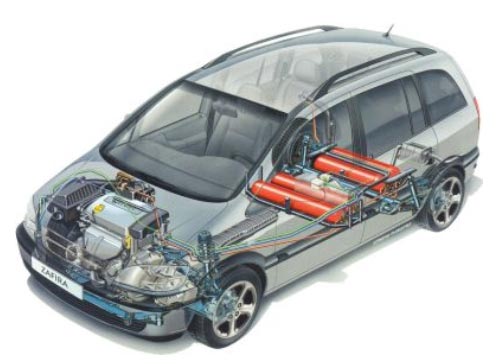

Zbiornik gazu ziemnego pod podłogą - w samochodach wyposażonych fabrycznie w instalacje CNG



Kompozytowy zbiornik gazu ziemnego w autobusach umieszczany jest najczęściej na dachu
